云温控器在商场智能节能的应用方案

发布人:春泉节能    发布时间:2019-08-03

前 言

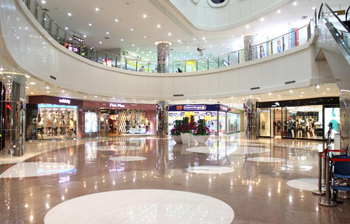

  近年来,我国经济迅速发展,与此同时,我国商业建筑的面积也日趋增长。目前我国的大型商场中设有中央空调系统的建筑面积达4亿多平方米。商场往来人员复杂,为了给消费者提供更好的购物体验,必须考虑到内部温度的调节,所以中央空调是商场必不可少的配置。然而中央空调在改善和提高建筑内部环境质量的同时,也带来了巨大的能源消耗。在商场的总耗能中,空调能耗与照明能耗所占比例最大,其中中央空调能耗就占了总能耗的60%左右。无论是营业员还是顾客都会忽视空调节能的问题,如何达到舒适与节能的双赢局面,是很多商场经营者必须考虑的问题。


一、商场中央空调使用存在的问题

  据调查,目前商场中央空调使用中大多存在这样的问题:

  1)大型商场为满足顾客的各种需求,设置了不同的功能区,如购物区,餐饮区,娱乐区等,不同区域对于空调有不同的使用需求,即使同一区域,节假日期间顾客比平时也要多出很多,如何面向不同的区域,在不同的时间段,根据不同的功能需求,实施不同的空调使用管理策略,为商场空调运行管理提出了差异化要求。

  2)夏季空调温度普遍设置过低。商场夏季空调温度设置过低是大家普遍可以感受到的问题,虽然外边骄阳似火,但是在商场看电影、吃饭、购物都要穿长袖才能避免冻出一身鸡皮疙瘩。据专家测算,夏季空调温度每提高1℃,可节电8%~10%。过低的空调温度不仅增加电费,还会由于室内外温差过大而引起热感冒。

  3)缺少专业的管理人员。大型商场的设备操作人员普遍较少,而空调末端的分布空间却很大,如何利用有限的人手,完成繁琐复杂的空调末端系统操作,这就需要对空调进行必要的智能节能管理。

二、云温控器功能介绍

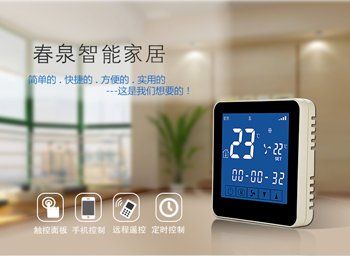

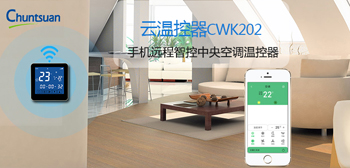

  作为国内首家空调云服务商,春泉节能针对商场中央空调使用特点,研发出了一种既能满足集中管理又能满足节能智能控制的中央空调系统末端控制产品——云温控器。


  云温控器是春泉节能在多项专利技术的基础之上,经过多年的科研积累和艰辛努力研发出的,不仅具有集中管理、智能温控功能,还具有云端管理(移动APP管理,云感知、云管理、云诊断、云升级)、分时段管理、多房间管理、远程控制等多种智能节能模式。

  云温控器属于智能节能产品,操作简单,使用方便,可直接替代传统温控器。云温控器安装,用户通过电脑或手机APP便可与室内空调进行智能互动,可以根据所监测室内温度、空调运行状态等信息,对所监测房间的空调进行远程智能节能化控制管理,合理地控制室内空调温度,提供良好的室内空气品质。并且能通过云服务中心调取各种应用资源和获取多种增值服务,从而使传统空调更加节能、智能、舒适。除此之外还可以从“空调云”中获取产品信息、空调维护、售后服务(如个性化定制功能、在线技术支持和售后服务等)等多种资源整合。

  云温控器具有云感知(房间温度)、云管理(开关空调、调节温度、调节风速、调节模式)、云诊断(故障预警、异常应用、禁用失败)等功能,对商场中央空调可进行以下节能管理:

1、智能温控:

  室内温度设定、测量并显示功能、空调模式选择(采暖、制冷)、风机档位调节(手动、自动)、上下班模式、时钟功能;

2、集中管理:

  通过手机移动APP,管理者可以对多个区域的中央空调进行集中监测和管理,既可以远程调控商场每个区域的中央空调室内温度、风机档位、空调模式等,也可实现对空调的智能节能控制,如开关空调、调节室温、调节风速、调节模式。提高了管理效率,降低了人工管理难度。

3、时段管理:

  启用该项功能后,设置每台出风口的允许使用时段,如商场大厅的使用时间(9:00-22:00),时间段内空调处于允许使用状态,时间段外空调自动进入加班状态,每2小时自动关闭一次,不必担心商场人员离开忘记关空调的问题而造成能源浪费。

4、温限管理:

  启用该项功能后,设置制冷和采暖时对应区域(空调)的温度下限和上限,将室温设置在一个舒适、合理的范围内,有效的解决了国务院提出的公共建筑内26℃空调技术控制难题,做到合理地控制室内空调温度,舒适性和节能效果均十分明显。相关数据表明,夏季空调制冷运转时,空调温度每提高1度,大约可以节省电力(8~10)%,冬季制热运转时,设定温度每降低2度,可以节约20%的用电量。如夏季把室内空调温度都设定在26℃以上,冬季把室内空调温度设定在20℃以下,节省的电量是相当可观的。

5、定时关机:

  云温控器提供了15个定时开关时点,可根据美食广场、电影院、步行商业区等,设置定时(比如下班)关机时间,到设置时间云温控器会自动关闭空调,杜绝人员离开时空调没关或忘关造成的浪费!

6、加班模式:

  云温控器具有加班模式,当启用加班模式并设置开始加班时间后,到加班时间就自动进入加班模式,在加班模式下,空调每2小时自动关闭一次,杜绝加班后忘关空调造成的白白浪费。

7、远程管理:

  如果商场有个别区域空调暂时需要开启或关闭时,管理者可以通过此功能远程对空调末端进行开启或者关机操作,而且不受距离和空调品牌的限制,使用十分方便。


8、能耗统计:

  能耗统计:实时计录每台风机盘管的能耗,实现空调能耗的可见、可比、可重现,是中央空调能耗统计、能耗分析和能耗管理的重要工具,可用于内部管理和租赁空调能耗的管理!

9、情景模式:

  APP及管理软件提供了多达二十个情景模式可供编辑/使用,可根据习惯和需求特点,对空调进行“一键管理”。

10、扩展兼容:

  可与公司的云开关、云插座、云遥控器组成一个完整的能源管理网络,实现对灯光、电源、用电设施(如热水器、电脑等)的统一管理。

三、节能效益分析

  1、经济效益

  相关数据表明,夏季制冷时,空调温度每提高1度,大约可以节省电力(8~10)%,冬季制热运转时,设定温度每降低2度,可以节约10%的用电量。 在不影响使用者舒适性的前提下,通过人为对环境温度的控制提高或降低2到3度,可有效节能20%左右。 而且安装使用云温控器,可杜绝没关或忘关空调,造成的无效运行的浪费。按照目前通常商场中央空调空调使用现状,安装本产品后,将显著节约电费开支。如果按国家法定温度设置,节电率在30%以上,投资成本可在1年内收回 。

  2、社会效益

  协助政府有效执行国家法律,减小能源消耗,培养提高节约意识,为建设节约型、环保型社会做出应用的贡献。

四、云温控器的应用

  云温控器的接线方式和传统温控器接线方式基本一致,如果已安装了传统温控器,则直接替换即可。云温控器具体安装说明如下:

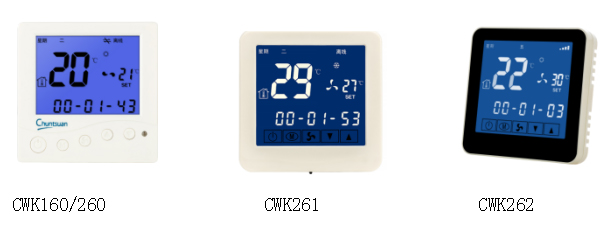

  1、 产品简介

  CWK系列云温控器是由郑州春泉节能股份有限公司基于多项专利技术研制的高科技自主创新产品,基于移动互联技术,在普通温控器的功能基础上,实现云端操作和节能管理,是“互联网+空调”的具体应用,是空调智能升级的最佳选择,适用于住宅、企事业单位、公共建筑、商场、办公楼等末端为风机盘管的中央空调系统,可直接替代普通温控器,为您提供方便快捷的智能节能管理。

  云温控器采用无线WiFi/Zigbee接入互联网,结合手机APP,实现对中央空调的智能节能管理。

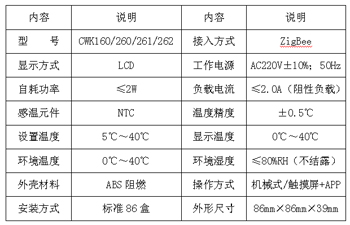

  2、技术参数


  3、安装说明

  3.1安装注意事项

  1、安装前,务必请先断开电源,以免触电或损毁设备;

  2、CWK系列产品安装在标准86盒内,距离地面1.1米以上。

  3、安装接线须专业电工进行,应断电操作,以免触电或损毁设备。

  4、安装环境应防水、防潮、防震、防人为损坏,严禁安装于浴室、卫生间等潮湿场所;

  5、对应图2、图3、图4的接线柱定义,对照图2、图3、图4正确接线,接线截面积满足风机盘管电机要求且不大于2.0mm²;

  6、本产品的远程管理功能,须ZigBee网络信号正常。

  3.2接线示意图

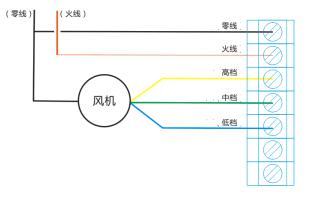

  3.2.1无阀风机盘管接线示意图


  3.2.2两线制阀风机盘管接线示意图


  3.2.3 三线制阀风机盘管接线示意图


  在我国实施建筑节能战略的大背景下,需要大力推广建筑节能技术与方案,合理分配能源,减少能源浪费,努力落实国家“推进建筑节能智能化”的方针政策,发展建筑节能环保事业,保护生态环境,加快节能型商业建筑的建设。
