中小微企业分体空调智能节能应用方案

一、前言

　　公开数据显示，2015年中国在用分体空调超过4.8亿台，除家庭外，中小微企业是分体空调的主力军，一般中小微企业根据规模大小配置空调一般在几台到几十或上百台。分体空调是中小微企业办公工必不可少的配置设施，特别冬夏两季，空调耗电占中小微企业办公耗电的60%以上。据统计，只有不到5%的单位按照国家规定空调温度进行设置，更有80%以上的单位员工有过下班忘关空调的经历!管理人员若加以批评，还会影响员工情绪，或落个“小气”名声或其它流言蜚语，如何促使员工合理使用空调成为中小微企业管理者的心头之忧。

二、企业空调节能管理存在的问题

　　1、空调有人开没人关，浪费严重：员工离开房间，下班回家，却没关或忘关空调的事情经常发生，造成了空调电耗的白白浪费。中小微企业使用的分体空调通常是1匹或1.5匹的挂机和2匹以上的柜机。1匹或1.5匹的挂机功率一般在700瓦至1500瓦之间，对于工作时间为朝九晚五的中小微企业，一台1.5匹空调晚上忘关约浪费17度电，远远超出工作时间所需的约9度电量，浪费约为有效使用的2倍左右!

　　2、夏季空调温度设置过低：员工打开空调是总是恨不得立即见效，一般都是把温度调到最低点;还有就是公共办公区域由于人员较多，且每个人对温度的要求不一样，为了满足(空调)偏远区域员工的需要，空调一般都开得冰冷，近处员工都要披着衣服保暖。过低的空调温度不仅白白的增加电费支出，还会由于室内外温差过大引起员工热感冒。据专家测算，夏季空调温度每提高1℃，可节电约8%～10%。

　　3、冬季空调温度设置过高：冬天时，很多空调房间在24℃以上，员工穿着衬衫吹热空调的情况并不少见。满足基本的制暖需求后，过高的温度同样会增加电费的支出。而据专家测算，在正确使用空调的前提下，制热空调温度每降低2℃，可节电约10%。可见，制热时温度调得过高也严重浪费电能。

　　郑州春泉节能股份有限公司是国内首家空调云服务商，对中小微企业分体空调的智能节能管理，提供切实可行的产品(云遥控器系列)和配套的技术方案。

三、云遥控器功能介绍

　　云遥控器是春泉节能在多项专利技术的基础之上，经过多年的科研积累和艰辛努力研发出的，不仅具有智能节能功能，还具有云端遥控(手机随时随地开关)、温限管理、定时开关、加班模式等多种智能节能应用。云遥控器属于办公智能节能产品，操作简单，使用方便。

　　云遥控器安装后，通过APP匹配注册，便可与办公室的空调智能互动，可以根据所监测室内温度、空调运行状态等信息，对所监测办公室的空调进行远程开关和智能节能管理，合理地控制室内空调温度，提供良好的室内空气品质。并且能通过情景模式实现日常管理一键操作，同时将常用的定时开关、温限管理、加班模式等直接存贮在云遥控器中，即使没有网络也能自动执行，从而使传统空调更加节能、智能、舒适。

　　针对中小微企业分体空调的智能节能管理，云遥控器具有以下功能：

1、云端遥控：

　　通过手机APP或登录网页，可不受时空限制、随时随地开关空调，既能提前打开空调，到办公室即可享受清凉，也可在没关或忘关空调时，及时通过手机查看空调状态或关闭空调，解决忘关空调、白白浪费的烦恼!

2、集中管理：

　　通过移动APP,管理人员可对公司所有分体空调进行集中监测和管理，既可以远程调节每一台空调室内温度、风机档位、空调模式等，还可通过情景模式设置，对所有空调实现“一键开关”，提高了管理效率，降低了人工管理难度。

3、时段管理：

　　根据中小微企业上下班周历，在电脑或APP上设置办公室空调的使用时段，如办公区域空调使用时间(9:00-17:00)，时间段内空调处于允许使用状态，时间段外禁止使用空调或进入加班状态。加班状态时空调每2小时会自动关闭一次，杜绝了员工离开忘关空调而造成浪费。

4、温限管理：

　　云遥控器提供有制冷最低温度和采暖最高温度管理功能，设置制冷和采暖时对应房间(空调)的温度下限和上限，确保办公室温度在一个舒适、合理的范围内，避免空调的过度使用，做到合理地控制室内空调温度，舒适性和节能效果均十分明显。相关数据表明，夏季制冷时，空调温度每提高1度，大约可以节省电力8%～10%，冬季制热运转时，设定温度每降低2度，可以节约10%以上的用电量。如夏季时把室内空调温度都设定在26℃以上，冬季把室内空调温度设定在20℃以下，不仅能满足日常办公的需要，还能节约相当可观的电费。

5、定时关机：

　　云遥控器提供了15个定时开关时点，可根据公共办公区域、会议室、领导办公室特点设置定时(比如下班)关机时间，到设置时间云遥控器会自动关闭空调，避免人员离开忘关空调而造成浪费!

6、加班模式：

　　云遥控器具有加班模式，当启用加班模式并设置开始加班时间后，到加班时间就自动进入加班模式，在加班模式下，空调每2小时自动关闭一次，如18点下班，启用了定时关机和加班模式功能，则空调会在18:00下班定时关机后，在20:00、22:00、24:00、02:00、04:00各自动关闭一次，完全杜绝下班或加班后没关或忘关空调造成的白白浪费现象。

7、远程管理：

　　如果(临时外出)办公室忘记关空调或要提前打开空调时，可通过手机APP进行开启或者关闭空调，不受时空距离和空调品牌的限制，使用十分方便。

8、情景模式：

　　手机APP及管理软件是提供了多达二十个情景模式可供编辑/使用，可根据习惯和需求特点，对空调进行“一键管理”。

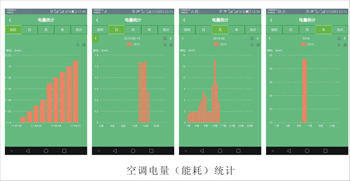

9、能耗报表：

　　可记录每台空调的实时、日、月、年的使用情况和耗电数值，为空调的节能管理提供了客观真实的数据支撑。方便不同部门间进行耗电考核评比，有效促进行为节能，培养节能意识。

10、扩展兼容：

　　可与我公司的云开关、云插座、云温控器组成一个完整的能源管理网络，实现对灯光、办公用电设施(如热水器、电脑、打印机等)进行统一管理。

四、节能效益分析

　　1、经济效益

　　A、节能分析

　　(1)温限管理节能

　　空调温度的过高或过低，导致空调过度使用，据国内外的相关研究表明，空调制冷时，设定温度每提高1℃，可节电8%～10%，如启用温限管理功能将夏季制冷时空调温度限定在26℃以上，比长期24℃的空调温度可节电20%左右，对长期过度使用的空调，温限管理的节能效果非常显著。

　　(2)时段管理节能

　　云遥控器具有分时段使用功能。每到空调使用季节，按照中小微企业的空调使用习惯，每天从早8点到晚6点长达10个小时左右的开启时间，中午下班时空调基本上是不关或忘关状态，但是通过空调使用时间段控制，可以在中午下班、下午下班(这些非上班时间)自动关闭空调，按照中小微企业上下班的规律可以让空调运行至少节约3个小时左右，平均节能可达近30%;上班时间由于各种原因临时外出而忘记关闭空调的情况时而发生，通过手机关闭空调或提前打开空调，可进一步减少能源浪费。

　　(3)能耗公示节能

　　云遥控器提供多种智能节能管理方式，还记录下了每台空调的实时、日、月、年的使用情况和耗电数值，为实现精细化管理，减少空调使用环节的浪费提供的数据支撑，或用于单位内不同部门进行耗电考核评比，有效促进行为节能，培养主动节能习惯。

　　多个单位的使用情况表明，本系统不仅便于中小微企业空调的智能节能管理，还可实现节约20%～40%空调耗电。

　　(4)有利于延长空调器的使用寿命。

　　中小微企业通过对分体空调的集中管理和智能节能，不仅可以避免了空调的过度使用，杜绝了空调的白白浪费，还可延长空调的使用寿命。

　　B、节能效果

　　按2P分体空调分析，平均使用7小时/天计算，每天一台空调的耗电量约10.5 Kwh，每月(22天)约231Kwh，50台空调每月约耗电总量约11550Kwh。按节能率30%计算，每月节电量约3465Kwh，折合人民币约2979元/月，按照一年空调季6个月算，每年可节约17879元左右。

　　本产品设计使用年限为15年，结合目前楼宇的使用情况，按178794元/年节约计算，在本产品使用寿命期间共可节约268191元。

　　2、社会效益

　　采用云遥控器对中小微企业空调进行智能节能管理，不仅为中小微企业减小能源消耗，节省费用支出，还可提高节约意识，为建设节约型、环保型社会做出贡献。

五、云遥控器的应用

　　1、产品简介

　　云遥控器是由郑州春泉节能股份有限公司基于多项专利技术研制的高科技自主创新产品，基于移动互联技术，在普通遥控器的功能基础上，实现云端操作和节能管理，是“互联网+空调”的具体应用，是空调智能升级的最佳选择，适用于住宅、企事业单位、公共建筑、办公楼等分体空调(包括挂机和柜机)，可直接替代普通遥控器，为您提供方便快捷的空调智能节能管理。

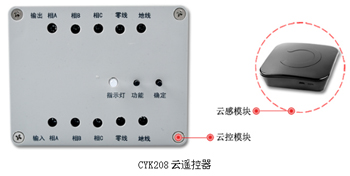

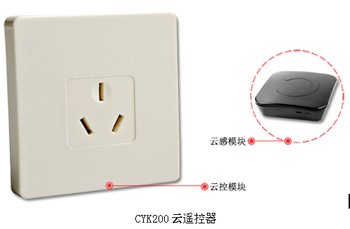

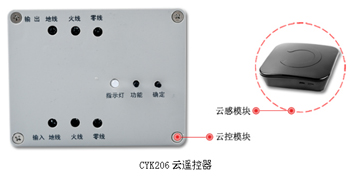

　　云遥控器由云控模块和云感模块两部分组成。云感模块与云控模块配对后，通过红外与空调互动，云遥控器采用无线WiFi/Zigbee接入互联网，结合电脑或手机APP，实现空调的智能节能管理。

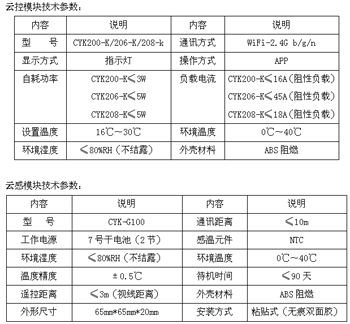

　　2、 技术参数

　　3、安装注意事项

　　3.1、安装前，务必请先断开电源，以免触电或损毁设备;

　　3.2、安装环境应防水、防潮、防震、防人为损坏，严禁安装于浴室、卫生间等潮湿场所;

　　3.3、CYK200云遥控安装在标准86盒内，距离地面1.1米以上;CYK206、CYK208云遥控固定在室内机后方隐蔽安全位置。

　　3.4、安装接线须专业电工进行，注意接线牢靠，应断电操作，以免触电或损毁设备。

　　3.5、对应图2、图3、图4的接线示意图正确接线，接线截面积满足空调工作要求;

　　3.6、使用本产品的远程管理功能，须互联网通讯正常可靠;

　　3.7、确保云遥控器的云感模块电池电量未报警，以免影响正常使用。

　　4、接线示意图

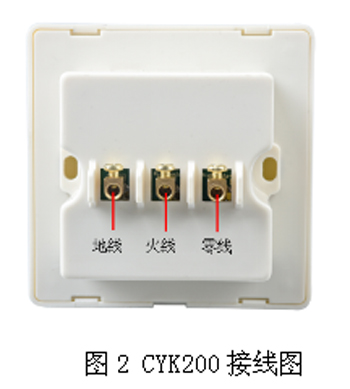

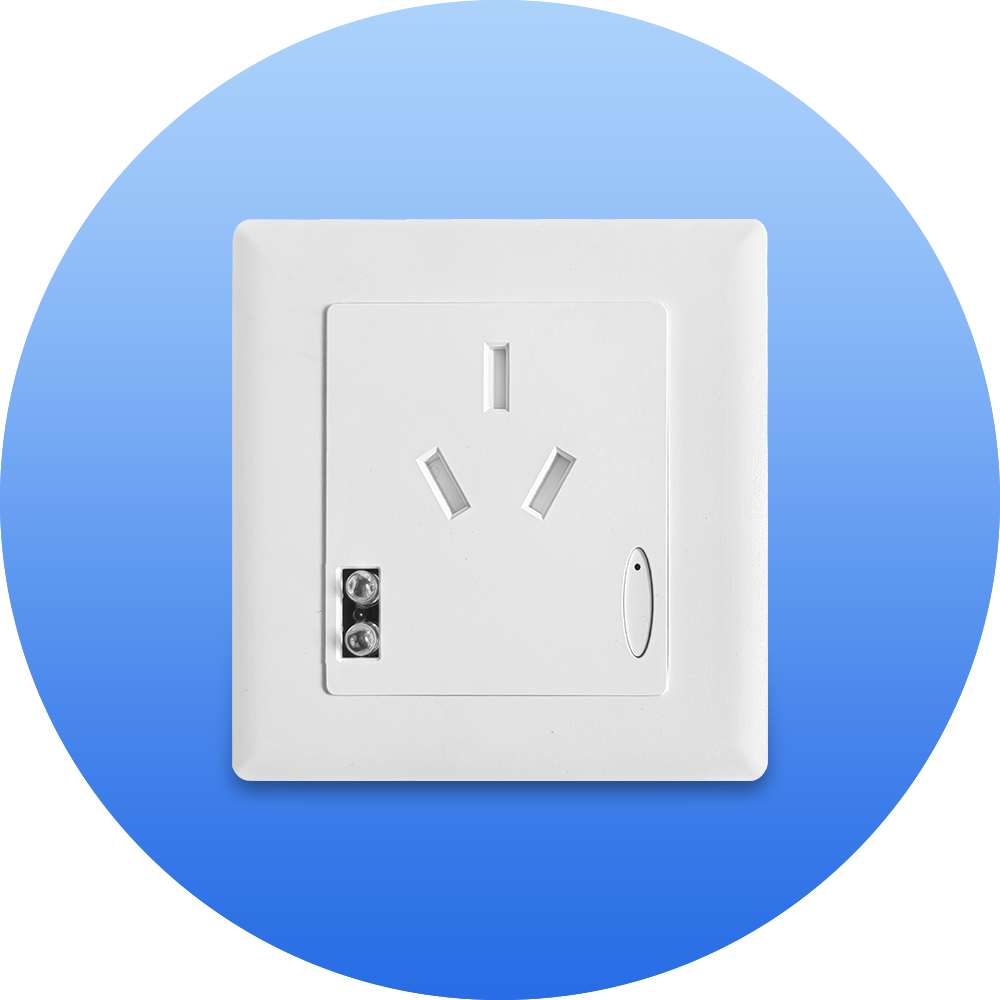

　　4. 1云遥控器CYK200接线图

　　说明：将零线、火线、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

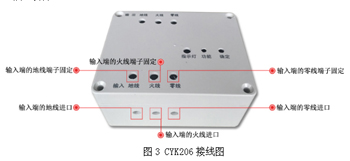

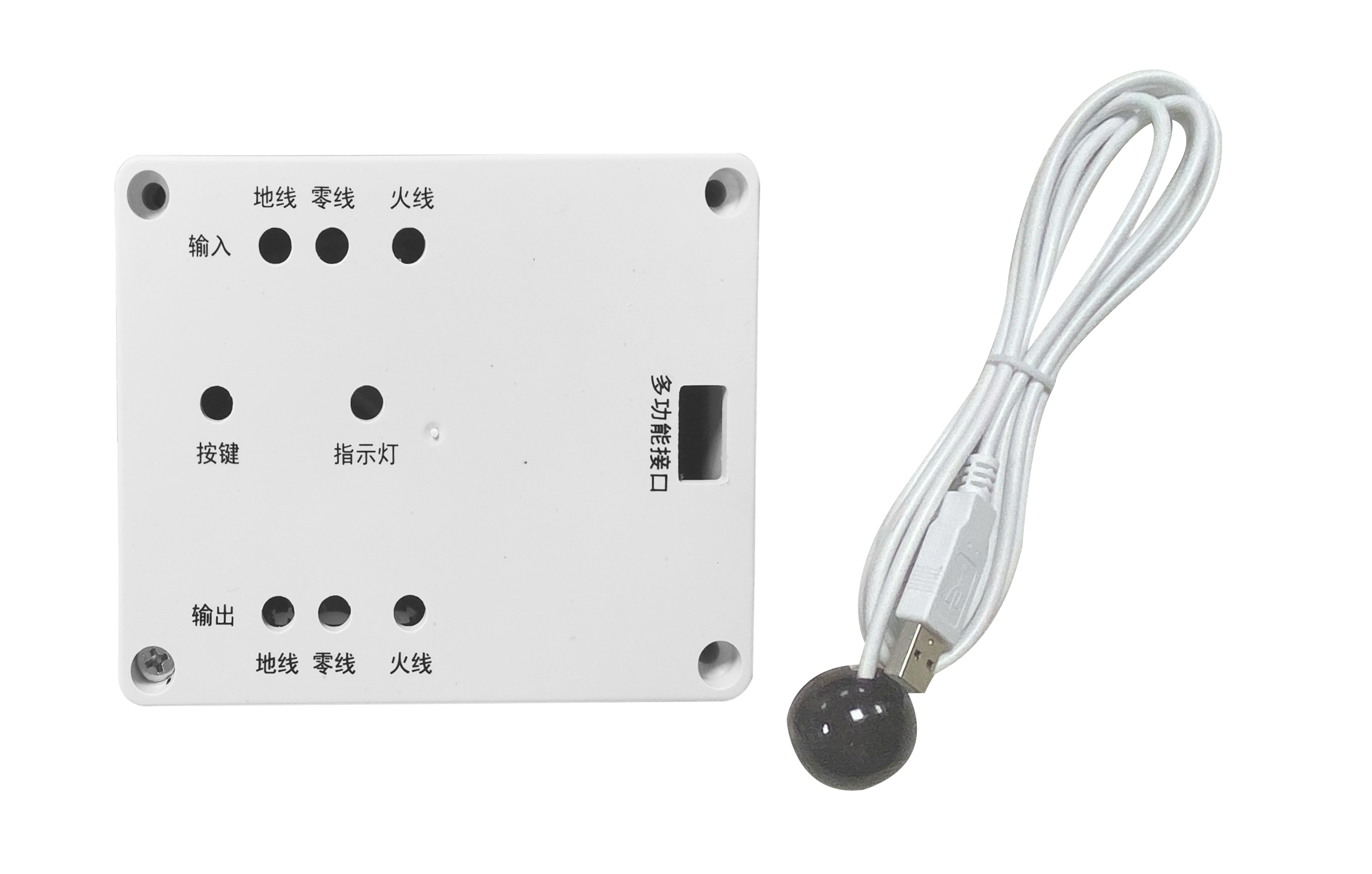

　　4. 2云遥控器CYK206接线图

　　说明：将零线、火线、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

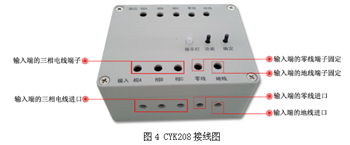

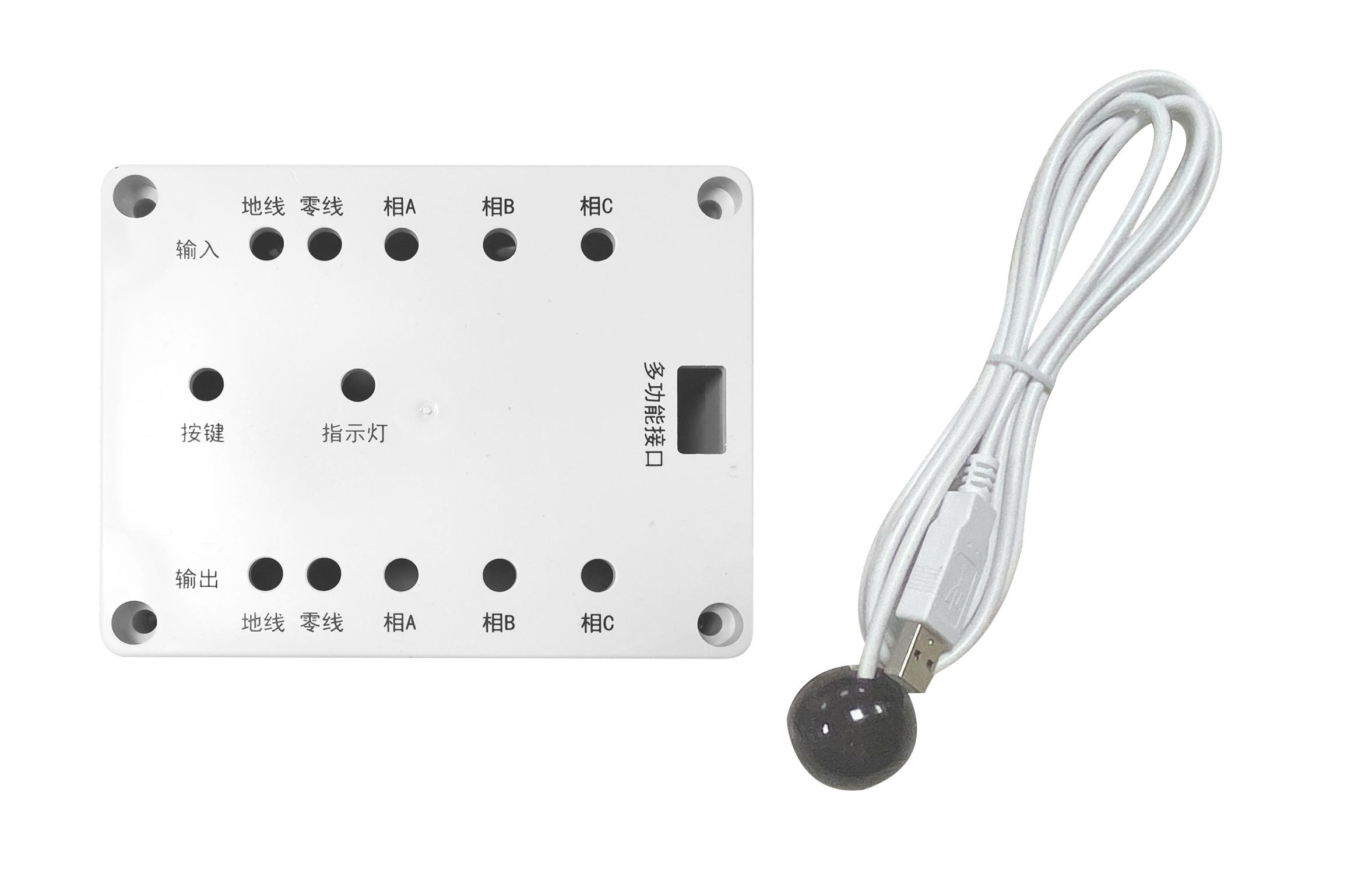

　　4.3云遥控器CYK208接线图

　　说明：将零线、相C 、相B 、相A、地线接入相对应的接线柱，切记不要接错线，以免造成危险或损毁设备。

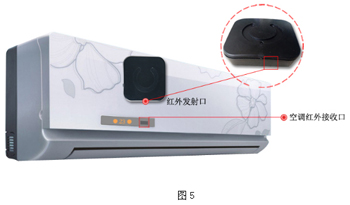

　　4.4云感模块安装

　　云遥控器的云感模块采用无痕双面胶粘贴在空调室内机遥控接收区域，确保云感模块的红色区域对准空调的红外接收口。粘贴效果如图5所示。
